  称重传感器生产厂家:悬臂梁式测力称重传感器

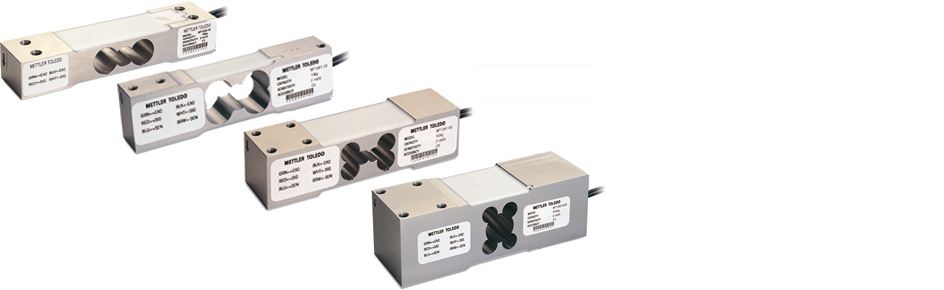

        产品名称:悬臂梁式测力称重传感器

  品 牌:昆仑中大

  规 格:量程,输出可选

  功 能:汽车衡、轨道衡、地中衡、料斗衡、配料秤等各种不同的测力称重场合

  型 号:KZY-CZ-5

  尺 寸:根据实际需要确定

  材 质:不锈钢

  颜 色:不锈钢

  悬梁式测力/称重传感器产品说明



      称重传感器生产厂家:悬臂梁式测力称重传感器


  工作原理

  悬臂梁称重传感器所采用的悬臂梁式弹性元件的特点是结构简单、加工比较容易,应变片粘贴方便,灵敏度较高,用于制作小量限测力传感器。悬臂梁称重传感这种弹性元件有两种基本形式。

  第一种是等截面悬臂梁。悬臂梁称重传感器的弹性元件为一端固定的悬臂梁,力作用在自由端,在梁固定端附近上、下表面各粘贴两片应变片,此时尺1;若受拉则R2、R3受压,两者发生极性相反的等量应变,若把它们接成所示的全桥线路,则电桥的灵敏度为单臂工作时的四倍。粘贴应变片处的应变,同样可以通过测量电桥的输出电压uo来确定被测量力F的大小。

  第二种是等强度悬臂梁。悬臂梁称重传感器距固定端x处上、下表面对称地粘贴四片电阻应变片,悬臂梁称重传感同样接成全桥差动电路。贴应变片处梁的宽,此外,还有几种改进后的悬臂梁式弹性元件。双孔梁,多用于小量程工业电子称和商业电子称;单孔梁力式弹性元件;S型弹性元件,适于较小载荷。

  用途:

  汽车衡、轨道衡、地中衡、料斗衡、配料秤等各种不同的测力称重场合。

  特点:

  1. 弹性体采用剪切(或弯曲)悬臂梁结构,高度低,结构强度高;

  2. 抗疲劳,抗偏心能力强,测量精度高,性能稳定可靠;

  3. 安装使用方便;

  4. 承接方式:压式或拉式。

  主要技术指标:

  量程0.5、1、5、10、20、30、50T

  灵敏度2 ±0.1 mV/V

  综合精度(线性、滞后、重复性)±0.02%F·S

  蠕变±0.05 %F·S /30min

  零点温度系数±0.02%F·S/10℃

  输出温度系数±0.02%F·S/10℃

  输入阻抗400±10Ω

  输出阻抗352±10Ω

  绝缘电阻≥5000 MΩ

  供桥电压建议10 V DC

  工作温度范围-20~+70℃

  允许过负荷150%F·S

  灵敏度2 ±0.1 mV/V

  密封等级IP67

  材质合金钢
